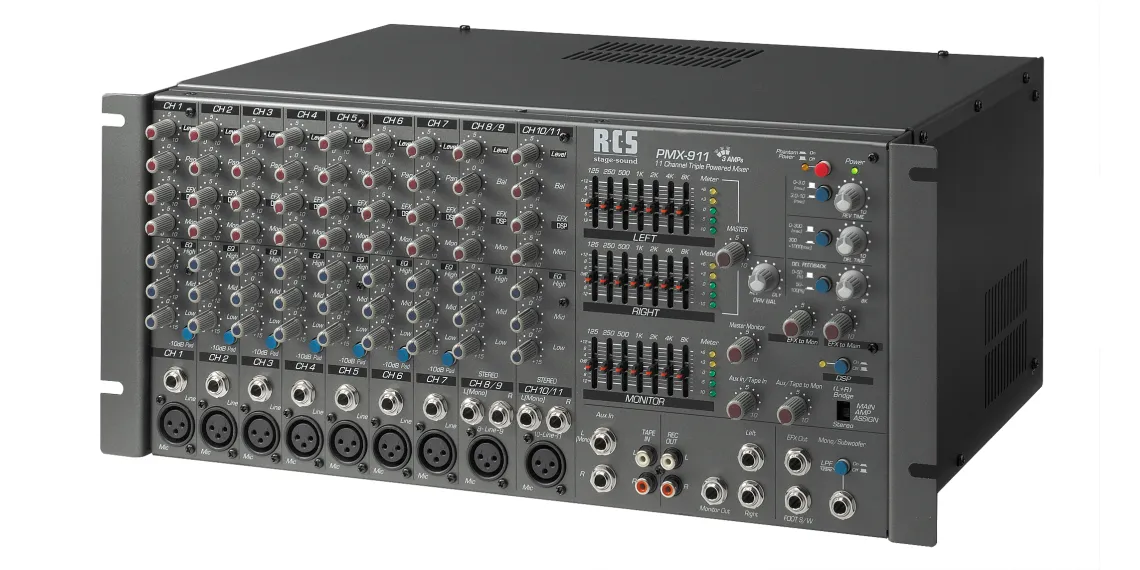

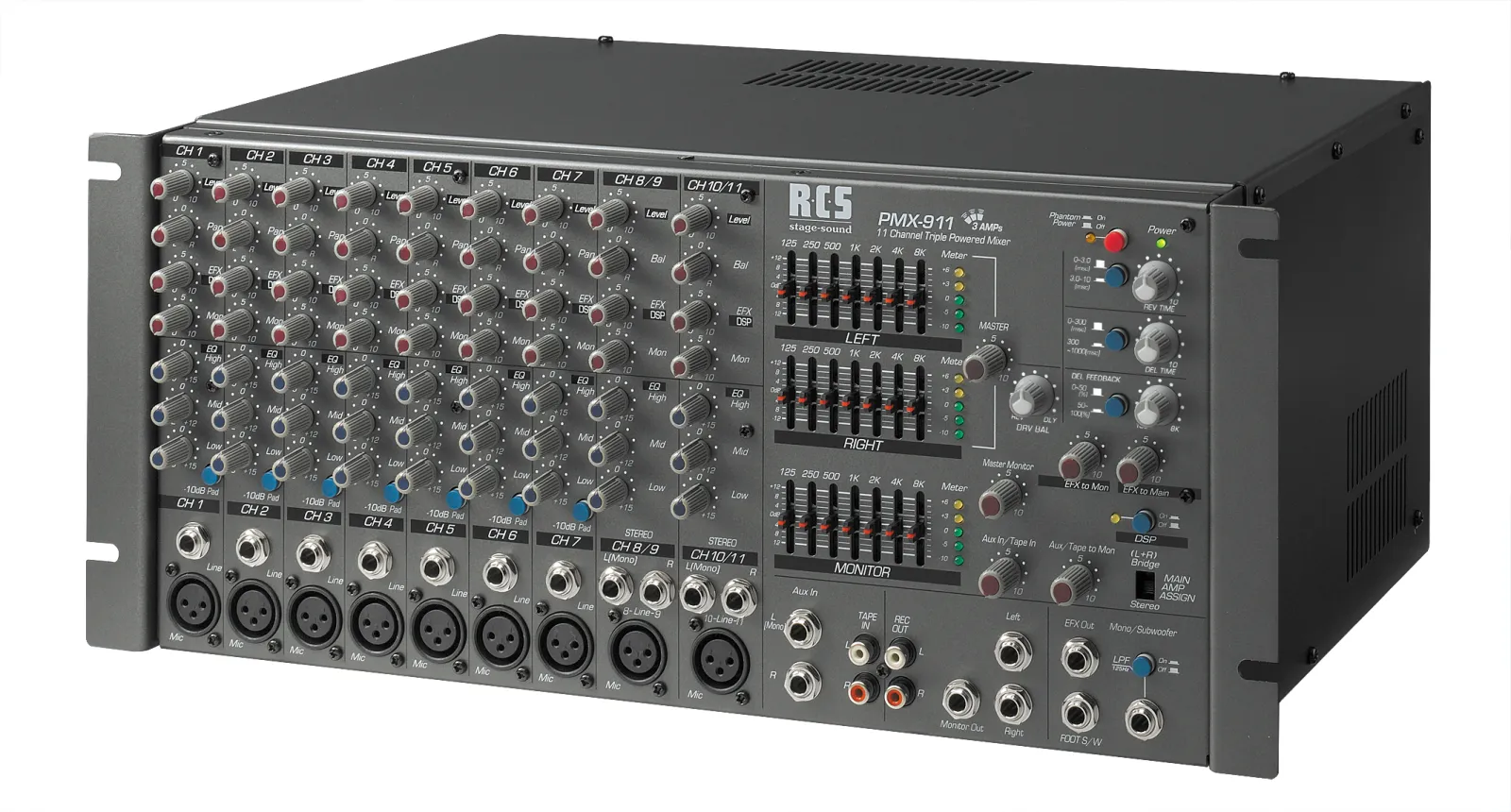

RCS PMX-911 R Power-Mixer

INPUT-SECTION

• Professioneller Power-Mixer mit 9 Mono-Line-Eingängen (CH8/9 & CH10/11 auch Stereo verwendbar) über 6,3 mm Klinkenbuchse und 9 Mono-Mic-Eingängen über XLR-Buchse, welche auf Monitor-Out, Record-Out und Master-Out (L/R oder bridge L+R) übertragen werden können.
• 2 Stereo-Input (Tape-In als Cinch und Aux-In 6,3 mm als Klinkenbuchsen) mit gemeinsamen Lautstärkesteller lassen sich auf die Master-Section und zusätzlich über einen weiteren gemeinsamen Regler auf den Monitorweg übertragen.
• Alle Eingänge besitzen Eingangslevelregler, PAN-Regler, Effekt- (DSP) Regler, Monitorregler sowie Höhen-, Mitten- und Tiefenregler.
• PAD-Schalter (-10dB) für CH1-7 dienen zum Abschwächen des Eingangssignales.
• Phantomspeisung für alle MIC-Eingänge (+48V DC) zentral zuschaltbar.

AMPLIFIER-SECTION

• Aufteilung interner Verstärker (3 Amplifier):
• 2 x 300W@4 Ohm für Stereo-Betrieb mit jeweils zwei parallel geschalteten 6,3 mm Klinkenausgangsbuchsen L/R oder für Mono-Betrieb 1 x 600W@4 Ohm über 6,3 mm Klinkenausgangsbuchse L+R (bridged).
• Zusätzlich steht eine Endstufe mit 300W@4 Ohm für Monitorbetrieb mit zwei parallel geschalteten 6,3 mm Klinkenausgangsbuchsen zur Verfügung.

EFFECT-SECTION

• Effekt-Processor mit regelbaren Effektwerten wie Reverb-Time (0-10ms), Delay-Time (0-1000ms), Delay-Feedback (0-100%) und Delay/Reverb Balance-Regler. Die Effekte sind zum Monitorweg und separat zum Master-Out (L/R und bridged L+R) zumischbar. ON/OFF-Schaltung der Effekte über Foot-Switch-Klinkenbuchse möglich. Effect-Send-Ausgang für externe Effektgeräte.

MASTER-SECTION

• Der Power-Mixer verfügt über drei 7-Band-Graphic-Equalizer bezogen auf Stereo-Master L/R, Mono-Master L+R (bridged) und Monitor-Master.
• Weiterhin stehen Master-Level-Regler mit LED-Meter-Anzeigen und einen Modeschalter zum Wählen zwischen Mono L+R (bridged) und Stereo L/R zur Verfügung.
• Monitor-Out und Main L/R-Out.

• Ausgangsleistung an 4 Ohm: 3 x 300W (L/R/Monitor)
• Ausgangsleistung an 8 Ohm: 3 x 200W (L/R/Monitor)
• THD: 0,05% (Mic input zu Poweramp output)
• Frequenzbereich: 20Hz-20 kHz
• Eingangsempfindlichkeit: MIC: -50dBu; LINE (1-7): -20dBu;, LINE (8-11): -10dBu; AUX: -10dBu; TAPE: -10dBu
• Ausgangsempfindlichkeit: Main-Out: +4dBu; Monitor-Out: +4dBu;, EFX-Out: +4dBu; Rec-Out: -10dBu
• Klangregelung im Channel: Höhen: 12kHz ±15dB shelving;, Mitten: 2,5kHz ±12dB peaking;, Tiefen: 80Hz ±15dB shelving
• 2 x Master & 1 x Monitor/7-Band-Graphic-Equalizer: 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz
• Signal-Rauschabstand: besser 90 dB
• Übersprechdämpfung (Crosstalk): besser 90 dB
• Phantom Power: DC 48V zentral zuschaltbar
• Stromversorgung: 220V – 240V/AC, 50~60 Hz (Sicherung T6,3A)
• Leistungsaufnahme: 1350 W
• Abmessungen (B x H x T): 483 x 205 x 270 (19˝, 5 HE)
• Gewicht: 15,3 kg
