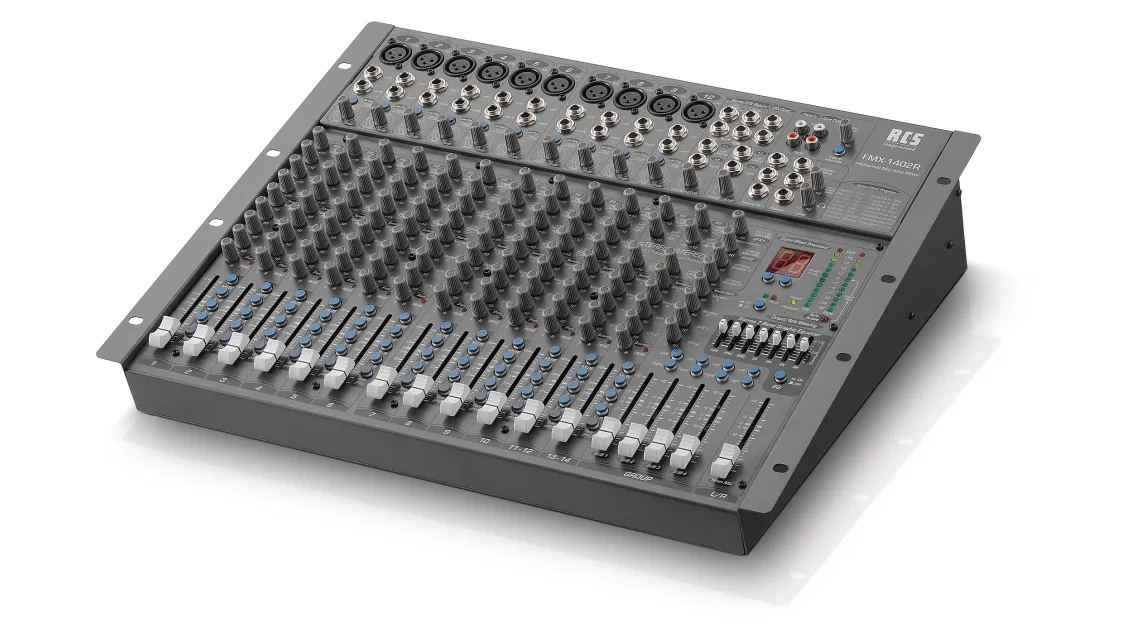

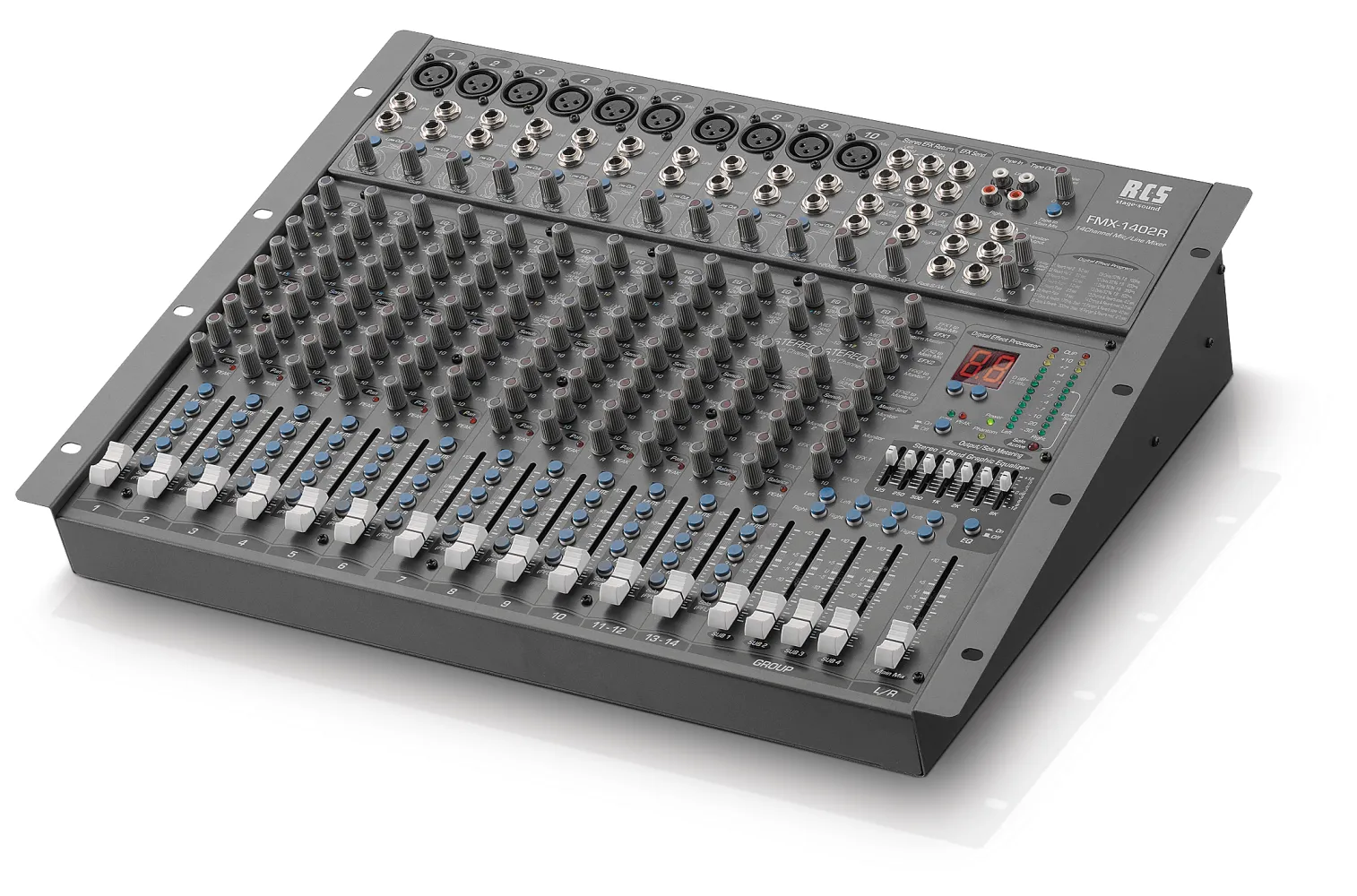

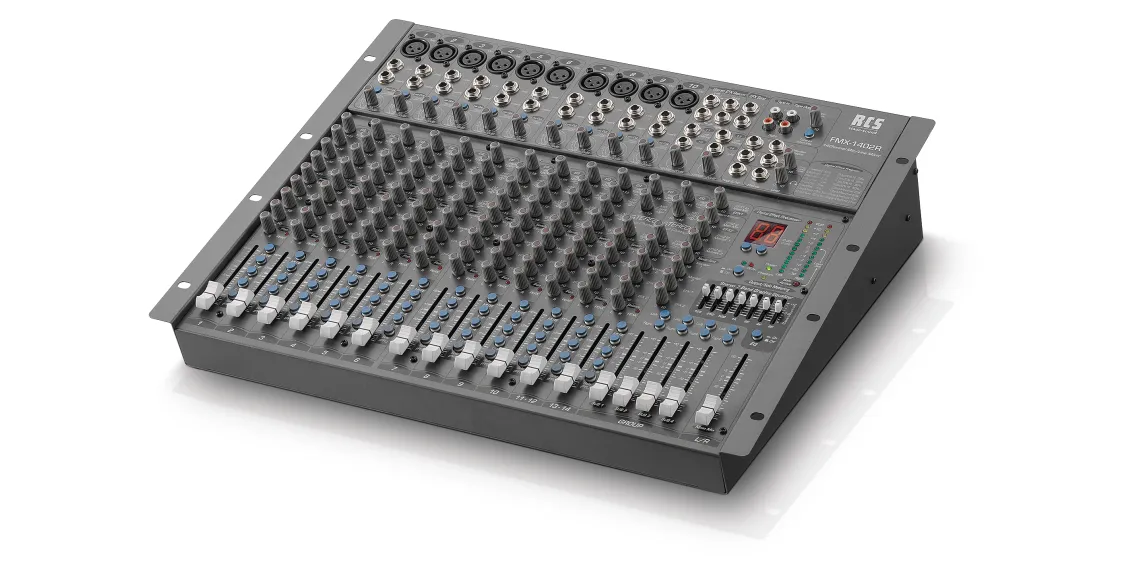

RCS FMX-1402 R Audio Mixer

INPUT-SECTION

• Audio-Mixer mit 10 Mono-Eingangskanälen, die als MIC über XLR-Buchsen oder als LINE über 6,3 mm Klinkenbuchsen versorgt werden können. CH 11/12 & 13/14 sind über 6,3 mm Klinkenbuchsen sowohl Mono (L) als auch Stereo (L/R) verwendbar.
• Mono-CH 1-10 haben Verstärkungsvorregler für MIC „Gain“ und für LINE „Trim“, sowie 4-Band CH-EQ und Low Cut-Schalter (75Hz). CH 11/12 & 13/14 besitzen Line-Trim-Regler (±20dB) und 3-Band CH-EQ. Panorama- für Mono und Balance-Regler für Stereo-CH.
• Vorhören aller CH ist über regelbaren Kopfhörerausgang und PFL im CH möglich. 2 Pre-Fader- und 2 Post-Fader-Auxwege, sowie pro CH Zuweisungswahlschalter für CH-Mute, Sub 1/2, Sub 3/4 und Main L/R vorhanden.
• CH-Insert für CH 1-10 PRE-Fader/PRE-EQ und Master L/R –Insert PRE-Graphic EQ stehen zur Verfügung. CH 1-8 bieten Direct-Out Klinkenbuchsen.
• Phantomspeisung für alle Mic-Eingänge (+48V DC) zentral zuschaltbar.

MASTER-SECTION

• Für Main-Output dienen zwei Stereoausgangsbuchsen über Stereo-Master-Fader (L+R) mit LED-Meter und zuschaltbarem 7-Band Graphic-EQ. SUB-Gruppen-Fader 1-4 mit Alternativausgangsbuchsen und L/R getrennter Zuschaltung auf die Master-Summe vorhanden. Mono-Main-Out (XLR) mit zuschaltbarem LPF (75Hz) dient als Subwooferausgang.
• 2 Cinch-Eingangs-Buchsen mit Levelregler, zum Master zuschaltbar und 2 Cinch-Ausgangsbuchsen dienen für 2 Track IN/OUT (L/R). 4 Master Aux-Sendregler vorhanden.

HIGH-LIGHTS

• Ein zuschaltbares 24-Bit Digital-Effektboard mit 99 hochwertigen Effekten ist über 3 regelbare Master-Returns in die Summe und in die 2 Monitorwege zumischbar. Bequeme Bedienung über Digitalanzeige, UP-/Down-Taster und „Foot-Switch“ möglich. Stereo-Output-Klinkenbuchsen mit Levelregler ermöglichen eine weitere vorverstärkte Signalausgabe.
• Der Mixer FMX-1402 R ist für den 19˝-Einbau (9 HE) vorgesehen.

• Eingangsempfindlichkeit: MIC -55dBu (mono) 1,3 kOhm (symmetrisch), Line -35dBu (mono), -20dBu (stereo), Alle anderen Eingänge >10 kOhm
• Ausgangsempfindlichkeit: Tape Output 1,0kOhm, Alle anderen Ausgänge <100 ohm="" p="">
• Signal-Rauschabstand: besser 90 dB
• Übersprechdämpfung: besser 85 dB
• Frequenzbereich: 20Hz – 60kHz +0 / -1dB
• Klangregelung im Channel: Höhen: 12kHz shelving ±15dB, Hohe Mitten: 3,0kHz peaking ±12dB, Tiefe Mitten: 800Hz peaking ±12dB, Tiefen: 80Hz shelving ±15dB, Low Cut: 18dB/Okt.@ 75Hz
• Phantom Power: +48V DC
• Stromversorgung: 220V – 240V/AC, 50~60 Hz
• Leistungsaufnahme: 50 Watt
• Maße (B x H x T)/Gewicht: 483 x 370 x 140mm (9 HE) / 7,1 kg
